4P DC1000V 40A 6KA DC Miniature Afbryder

GREENWATT har specialiseret sig i fremstilling af 4P DC1000V 40A 6KA DC miniatureafbryder, designet specifikt til solcelleanlæg (PV) og højspændings DC-strømfordelingsmiljøer. Dette produkt har en nominel spænding på 1000V DC, en mærkestrøm på 40A og en kortslutningsbrudkapacitet på 6KA. Ved at kombinere 4P-strukturen med serie- og parallelle forbindelser mellem elektroderne, løser den effektivt lysbueslukningsudfordringen med DC-kredsløb, der mangler naturlige nul-krydsningspunkter, hvilket giver pålidelig kortslutnings- og overbelastningsbeskyttelse for dit DC-udstyr, invertere og energilagringsskabe.

Oversigt over produktkerneteknologi

I moderne jævnstrømsdistributionssystemer stiller de stigende spændingsniveauer højere krav til strømafbrydernes lysbueslukningsevne. 4P DC1000V 40A 6KA DC miniatureafbryder har et modulært design, der giver mulighed for fleksible ledningskonfigurationer gennem dens 4-polede (4P) fysiske struktur.

Anvendelseslogik i 1000V DC-systemer

Fordi jævnstrøm ikke har et naturligt nulkrydsningspunkt som vekselstrøm, er det ekstremt vanskeligt at afbryde højspændings jævnstrømsbuer. Denne GREENWATT-afbryder anbefaler at bruge 2P-serien eller specifikke parallelle ledningskonfigurationer. Ved at bruge to eller flere poler af 4P-afbryderen i serie, kan den elektriske frigang i lysbueslukningskammeret øges, hvorved der opnås sikker afbrydelse under 1000V DC højspænding. Denne konfiguration er meget udbredt i mellemstore energilagringssystemer og højspændings DC distributionsskabe.

Dobbelt overbelastnings- og kortslutningsbeskyttelse

Overbelastningsbeskyttelse: Når kredsløbsstrømmen overstiger de nominelle 40A i en længere periode, vil det interne termiske element udløse tripping.

Kortslutningsbeskyttelse: 4P DC1000V 40A 6KA DC miniatureafbryderen har en brydekapacitet på 6KA, hvilket betyder, at den hurtigt kan afbryde den fysiske forbindelse, når den støder på en enorm øjeblikkelig kortslutningsstrøm, hvilket forhindrer kabler og invertere i at blive beskadiget af høj temperatur.

ledningsdiagram:

Ledningsskema og installationsvejledning

1000V 2P konfigurationsprincip

For at sikre sikkerhed i 1000V højspændingsmiljøer omkonfigurerer brugere typisk 4P DC1000V 40A 6KA DC miniatureafbryder. For eksempel er to poler forbundet i serie som den positive terminal, og de to andre er forbundet i serie som den negative terminal. Denne metode udnytter den rigelige plads i 4P-enheden, forbedrer det overordnede isoleringsniveau og sikrer robust drift i 1000V DC-miljøer.

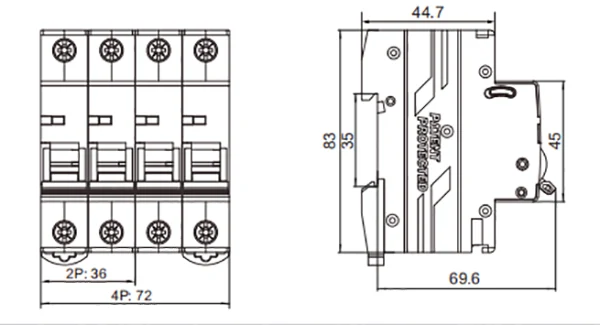

Fysisk design og installation

Kompakt layout: Selv med 4P-strukturen har GREENWATT optimeret størrelsen, hvilket reducerer dens pladsbesættelse i fordelerboksen.

Standardskinnemontering: Kompatibel med standard 35 mm DIN-skinne; installation kræver blot at klemme ind og strammes.

FAQ

Q: Kan en 4P-afbryder tilsluttes til et 1000V-system ved kun at bruge 2P-terminaler?

A: Det anbefales ikke. For en 4P DC1000V 40A 6KA DC miniatureafbryder, for at opnå en sikker lysbueslukningsspænding på 1000V, deles spændingsbelastningen normalt ved at forbinde terminalerne i serie. Se venligst det specifikke ledningsdiagram for betjening.

Q: Er en 6KA brydekapacitet tilstrækkelig til et solcelleanlæg?

A: I de fleste bolig- og mellemstore kommercielle og industrielle fotovoltaiske systemer er en 6KA kortslutningsbrudkapacitet tilstrækkelig til at dække dets forventede kortslutningsstrømniveau og effektivt beskytte downstream-følsomt udstyr.

Q: Understøtter dette produkt OEM eller tilpasning?

A: Ja. Udover standard 4P 1000V 40A 6KA DC miniatureafbryder, kan GREENWATT også levere skræddersyede løsninger i henhold til dine tekniske krav.
