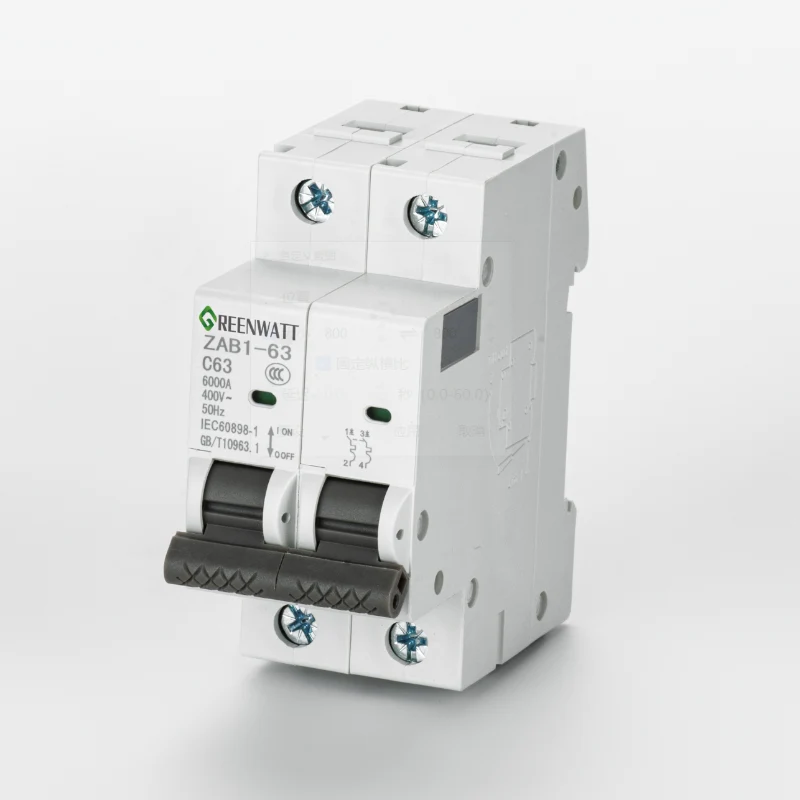

2P 500V 63A DC miniatureafbryder

GREENWATT-leverandørens 2P 500V 63A DC miniatureafbryder MCB er et produkt lavet til at beskytte DC500V-kredsløb. Den har 2 poler, så den giver dobbeltpolet beskyttelse til dit DC-system. Dette er vigtigt, fordi DC-kredsløb skal afbryde begge poler for at sikre sikkerheden. Dens nominelle strøm er 63A, hvilket er velegnet til de fleste små til mellemstore DC-belastninger, såsom små solenergisystemer eller DC-drevne industrielle enheder.

Denne ZAB1Z-63 2P 500V 63A DC miniatureafbryder har flere nøglefunktioner. For det første har den overbelastningsbeskyttelse. Hvis strømmen i kredsløbet går over 63A, vil MCB automatisk trippe. Dette stopper strømmen og forhindrer ledninger eller udstyr i at overophedes. For det andet har den kortslutningsbeskyttelse. Når der opstår en kortslutning (som en ledning, der rører en anden ledning), vil MCB hurtigt slukke for strømmen. Dette undgår brand eller beskadigelse af dyrt udstyr.

Produktpositionering og anvendelsesscenarier

2P 500V 63A DC-miniatureafbryderen bruges primært til beskyttelse af DC-kredsløb under 500V. Almindelige applikationer omfatter:

Små og mellemstore solcelleanlæg

DC-sidebeskyttelse af energilagringsbatteripakker

Kommunikationsstrømsystemer

Industrielle DC kontrolsystemer

DC fordelingsbokse

Dobbeltsystemer adskiller sig fra AC-systemer; ved frakobling skal både positive og negative terminaler afbrydes samtidigt for at forhindre kontinuerlig lysbuedannelse. Derfor vedtager denne 2P 500V 63A DC miniatureafbryder en bipolær synkron brydningsstruktur for at opfylde sikkerhedskravene til DC-systemer.

Beskrivelse af kernefunktion

1. Overbelastningsbeskyttelse

Når linjestrømmen overstiger den nominelle værdi på 63A, aktiveres den interne termiske udløsningsmekanisme, hvilket får afbryderen til at udløse automatisk, hvilket forhindrer langvarig overstrøm i at forårsage overophedning af ledere eller beskadigelse af udstyret.

2. Kortslutningsbeskyttelse

I tilfælde af en kortslutning vil det magnetiske udløsningssystem reagere hurtigt, øjeblikkeligt afbryde kredsløbet, reducere risikoen for buedannelse og beskytte downstream-udstyr.

3.Bipolær synkron afbrydelse

Afbrydelse af kun én pol i et DC-system kan stadig udgøre en sikkerhedsrisiko. GreenWatt 2P 500V 63A DC miniatureafbryderen bruger en bipolær struktur for at sikre, at både positive og negative poler afbrydes samtidigt.

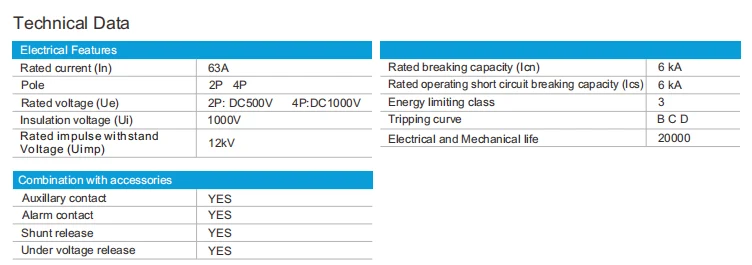

Tekniske data

Strukturelle og materielle fordele

Brandhæmmende boligdesign

Huset er lavet af flammehæmmende teknisk plastmateriale, som ikke let deformeres i højtemperaturmiljøer, hvilket reducerer risikoen for brand.

T2 kobber ledende komponenter

De indre ledende komponenter er lavet af T2 kobber, som har stabil ledningsevne, god temperaturstigningskontrol og ikke let overophedes under langvarig drift.

Kompakt design

Lille størrelse, installeret på en standard DIN-skinne, sparer intern plads i fordelerboksen, velegnet til projekter med begrænset plads.

Installations- og brugsvejledning

Installationsmetode: Standard DIN-skinneinstallation

Anbefalet installationsmiljø: Indendørs eller i en vandtæt fordelingsboks

Anbefales til brug med DC dedikerede klemrækker

Til udendørs brug kræves et regntæt og støvtæt hus.

FAQ

Q1: Kan denne afbryder bruges i solcelleanlæg?

Ja, det er almindeligt anvendt i små solcelleanlæg eller energilagringssystemer i DC 500V-systemer.

Q2: Er dobbeltpolet frakobling obligatorisk?

Det anbefales at bruge en dobbeltpolet afbryder i DC-systemer for at sikre, at de positive og negative poler afbrydes samtidigt, hvilket forbedrer sikkerheden.

Q3: Kan den fungere ved fuld belastning i længere perioder?

Det anbefales at vælge en passende model inden for det nominelle strømområde for at undgå langvarig fuldbelastningsdrift og sikre levetiden.

Q4: Støtter du massekøb?

Masseordrer understøttes. Kontakt venligst GreenWatt for et tilbud og leveringsinformation.
