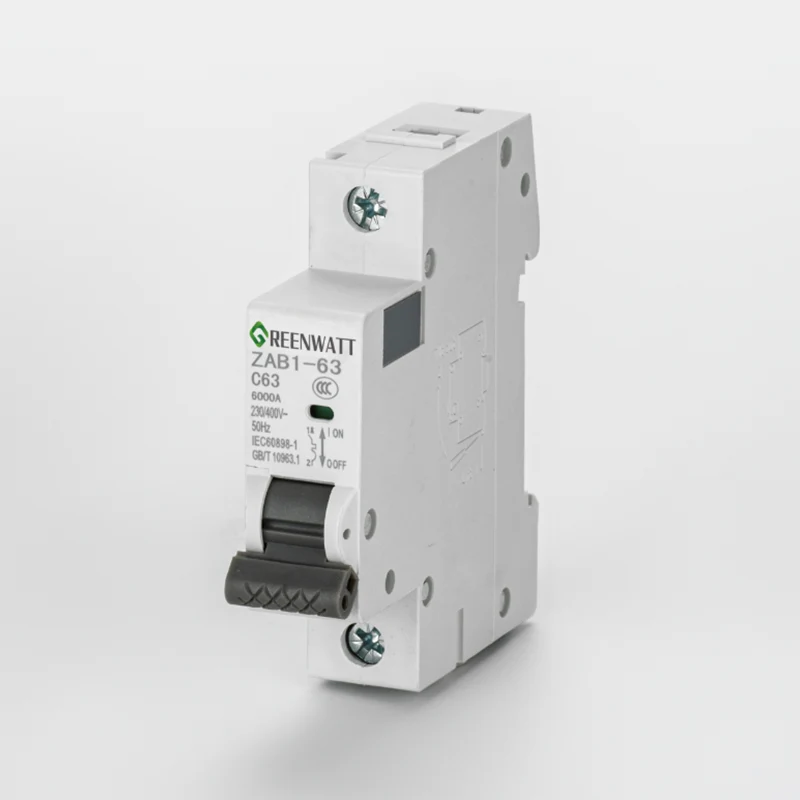

1P 250V 10A DC miniatureafbryder

1P 250V 10A DC Miniature Circuit Breaker, fremstillet og leveret af GreenWatt, er en beskyttende afbryder velegnet til lavspændings-, små DC-systemer, meget udbredt i små energilagringssystemer, DC-belysning, strømmoduler og lav-effekt DC-udstyr. Som et modent produkt fra en kinesisk producent har denne DC Miniature Circuit Breaker en termisk-magnetisk udløsningsmekanisme, understøtter DIN-skinnemontering, giver dobbelt overbelastnings- og kortslutningsbeskyttelse og kan prale af et kompakt design med et lille fodaftryk, hvilket gør den velegnet til hjemmet og små ingeniørprojekter.

Send forespørgsel

Produkt beskrivelse

I små jævnstrømssystemer er ledningsstrømmene generelt lave, men høj pålidelighed af beskyttelse er påkrævet. GreenWatt designede denne 1P 250V 10A DC miniatureafbryder med fokus på pladsudnyttelse, driftsstabilitet og langsigtet driftssikkerhed.

Den bruges primært til lavstrøms DC-kredsløbsbeskyttelse under DC 250V. Almindelige applikationer omfatter:

Energilagringsmoduler til hjemmet

Små fotovoltaiske DC-sidekredsløb

DC LED belysningssystemer

DC strømforsyninger til kommunikationsudstyr

DC-kontrolsystemer med lav effekt

Tekniske data tabel

Punkt	Specifikation
Pol	1P, 2P, 3P, 4P
Nominel arbejdsspænding (Ue)	250V DC (1P), 500V DC (2P), 750V DC (3P), 1000V DC (4P)
Rammeaktuel	63A
Nominel strøm (ind)	10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Nominel isolationsspænding (Ui)	1200V
Nominel impulsmodstandsspænding (Uimp)	6kV
Tripping Karakteristika	B/C
Tripping Type	Termisk magnetisk
Nominel ultimativ kortslutningsbrudkapacitet (Icu)	6kA
Nominel servicekortslutningsafbrydelseskapacitet (ICS)	6kA
Elektrisk liv	2000 cyklusser
Mekanisk liv	20000 cyklusser
Overspændingskategori	III
Forureningsgrad	3
Opbevaringstemperatur	-40°C ~ 85°C
Installationsmetode	DIN
Højde	≤ 2000m
Dimension	Bredde: 18mm/stanghøjde: 68mm Dybde: 81mm
Vægt	125,3g (1P), 250,55g (2P), 375,9g (3P), 501,1g (4P)

Funktionsbeskrivelse

1. Overbelastningsbeskyttelsesmekanisme

Når linjestrømmen kontinuerligt overstiger den nominelle værdi på 10A, aktiveres den interne termiske udløsningsenhed, hvilket får afbryderen til at udløse og forhindrer lederne i at overophedes i en længere periode.

2. Kortslutningsbeskyttelsesmekanisme

I tilfælde af en kortslutning kan det magnetiske udløsningssystem hurtigt afbryde strømmen, hvilket reducerer lysbuens varighed og mindsker risikoen for beskadigelse af udstyr.

3. Integreret termisk-magnetisk struktur

Denne model anvender en termisk magnetisk turstruktur, der reagerer separat under forskellige strømforhold, med klar driftslogik og høj stabilitet.

Struktur og materialedesign

Brandhæmmende hus

Huset er lavet af flammehæmmende teknisk plastmateriale, designet med sikkerhed som den primære overvejelse, velegnet til langtidsinstallation inde i fordelingsbokse.

Kobber ledende system

De interne ledende komponenter er lavet af kobber af høj kvalitet, hvilket sikrer stabil ledningsevne og holder temperaturstigningen inden for et rimeligt område.

Modulær struktur

Med en bredde på kun 18 mm anvender den en standard DIN-skinnemonteringsmetode, der er i overensstemmelse med installationsmetoden for konventionelle miniatureafbrydere, hvilket letter vedligeholdelsen.
